攻克阻燃ABS理论料花：成因分析与彻底解决规划

?

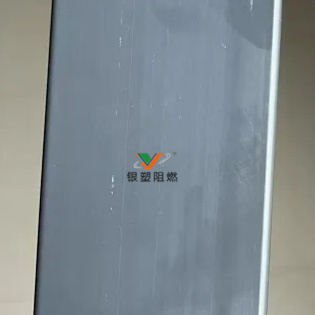

在阻燃ABS的注塑成型过程中，，“料花”（又称银纹、、水花、、流纹）是一种常见的质量缺点。它通常阐发为产品理论出现银白色条纹、、水波纹或雾状斑块，，不仅严重影响制品的外观质量，，还可能因部门结构疏松而减弱资料的力学机能和阻燃成效。这一问题的本原在于阻燃ABS的配方中含有溴系、、磷系等阻燃剂，，这些增长剂在高温加工前提下不变性较差，，容易分化并开释气体。当这些气体混入熔融猜中却无法齐全排出时，，便会在产品理论形成料花。因而，，解决料花问题必要从资料、、工艺、、模具及设备等多个方面进行综合优化。

?

一.?资料预处置：干燥与增长剂的精准利用

阻燃ABS原料拥有肯定的吸湿性。若是原料含水率过高，，在熔融过程中水分会蒸发为水蒸气，，与阻燃剂分化产生的气体混合，，形成气泡，，最终导致料花的产生。因而，，充分干燥是预防料花的关键步骤。建议使用除湿干燥机，，在80-90℃的温度下烘干2-4小时，，将原料含水率节制在0.02%以下。对于吸湿性较强或存放环境湿润的原料，，可适当耽搁烘干功夫至4-6小时。

此外，，在原猜中增长0.3%-0.5%的消泡剂（如有机硅类）或流动推进剂，，能够有效降低熔体理论张力，，削减气体在熔猜中的滞留功夫，，从而克制料花的形成。

?

二.?工艺参数优化：温度与速度的精密调控

注塑工艺参数的精准节制对于预防阻燃剂分化至关重要。熔融温度是影响阻燃剂不变性的关键成分，，应严格节制在190-230℃领域内。温度过低会导致熔料塑化不均，，增长气体卷入的风险；；而温度过高则会加快阻燃剂分化，，开释大量气体。

注射速度也需维持适中，，通常建议节制在螺杆转速的30%-60%。过快的注射速度会使熔料在流道内受到剧烈剪切，，导致部门温度骤升，，引发阻燃剂分化，，同时卷入过多空气；；而过慢的注射速度可能导致熔料在流动过程中提前冷却，，气体难以排出。

模具温度建议提升至60-80℃。较高的模温能够减缓熔料冷却速度，，使熔体内的气体有更充足的功夫通过排气系统排出，，同时削减熔料与模具理论的温差，，预防因急剧冷却形成理论雾状斑纹。

?

三.?模具结构改进：优化排气与流道设计

模具结构的合理性直接影响气体排出效能。若是型腔或流道内存在气体滞留死角，，极易在对应地位形成料花。因而，，需在分型面、、浇口左近及复杂结构处增设排气槽，，槽深建议节制在0.02-0.05mm（凭据资料流动性调整），，以确保气体顺畅排出而不出现溢边。同时，，顶针与模板的共同间隙可适当放宽至0.03-0.05mm，，以辅助排气。

浇口和流道设计需预防急弯、、狭小段等易产生高剪切的结构。？山娇诔叽缋┐10%-20%（例如圆形浇口直径从1.5mm增至1.8mm），，并选取圆弧过渡代替直角转弯，，以削减熔料流动阻力与剪切应力，，降低阻燃剂因部门过热而分化的概率。

?

四.?设备守护：定期算帐与预防传染

设备的定期守护是确保注塑质量的重要环节。螺杆和料筒内的残留物料若是持久未算帐，，会在高温下逐步分化碳化。这些残留物混入新料后，，不仅可能引发阻燃剂二次分化，，还可能形成杂质性料花。因而，，建议每出产8-12小时或更换原料时，，用清洁料（如PE或专用洗濯料）对螺杆和料筒进行彻底洗濯，，重点算帐螺棱间隙、、止逆环及射嘴等易积料的死角，，确保设备内部无残留传染物。

?

五.?总结与瞻望：昭通js1996官网阻燃公司的创新解决规划

通过资料预处置、、工艺优化、、模具改进与设备守护的协同措施，，能够有效削减阻燃ABS注塑过程中气体的产生与滞留，，从本原上解决料花问题，，保险产品外观与机能的不变性。在这一领域，，昭通js1996官网阻燃公司推出的ABS阻燃剂ABS-P-20M和磷氮系阻燃剂PAADP-20等产品，，为ABS资料的阻燃改性提供了创新解决规划。这些阻燃剂不仅可能显著提升ABS资料的阻燃机能，，还能在加工过程中削减分化与气体开释，，进一步降低料花等缺点的产生概率，，助力企业出产高质量的阻燃ABS制品。
