PA66工程塑料加工关键挑战与系统性解决战术

?

作为高机能工程塑料的代表，PA66（聚酰胺66）在汽车部件、电子电气及工业设备中阐扬着关键作用。。然而，其显著的机能优势往往陪伴着严格的加工挑战。。很多出产实际批注，制件理论缺点、尺寸失准或力学机能不达标等问题，本原常在于对PA66怪异的资料个性不足系统性认知与管控。。本文将深刻解析PA66加工中的主题矛盾，并提供从资料预处置到工艺优化的全面解决框架。。

?

主题矛盾：：资料个性与加工要求的矛盾

PA66的加工难点重要源于两大固有个性：：强烈的吸湿性与敏感的结晶行为。。吸湿性导致水分滋扰熔体质量，而结晶个性则直接关联制件的尺寸不变性与内应力散布。。任何成功的加工规划都始于对这两点的深刻理解与节制。。

?

常见加工问题、机理分析与对策

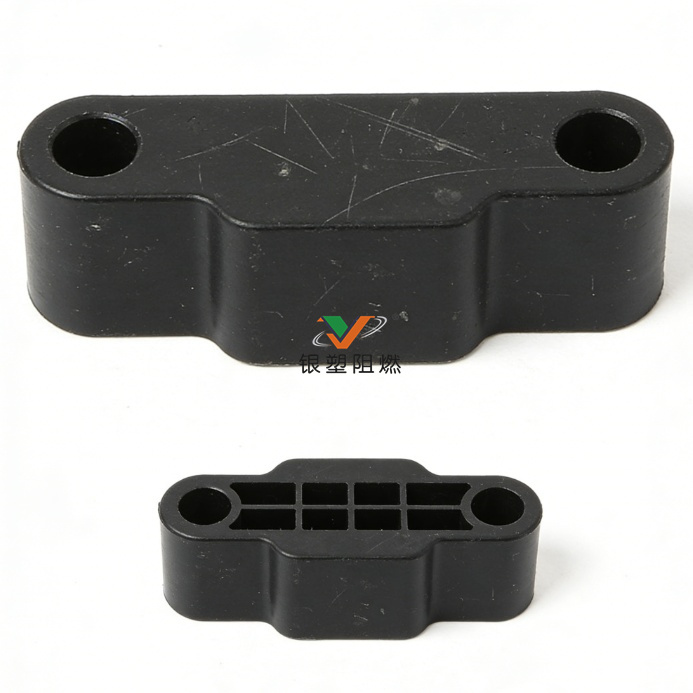

问题一：：理论银纹与气泡

1.?景象：：制品理论，出格是浇口左近或壁厚变动处，出现银色丝状条纹或细小气泡。。

2.?底子原因：：重要归因于水分。。未经充分干燥的PA66原料在料筒高温（通常>250℃）下，水分急剧汽化形成水蒸气，被包裹在熔体中成型。。此外，原料传染或过量使用降解的回料也是诱因。。

3.?系统对策：：

• 严格干燥：：选取除湿干燥机，在105-120℃下干燥4-6小时，确：：康陀0.1%。。干燥后物料需在密闭容器中保温或立即便用。。

• 清洁与物料治理：：维持原料纯净，节制干净回料比例。。定期清洁料斗与进料区。。

?

问题二：：理论光泽不良与流痕

1.?景象：：制品理论阴暗、粗糙，沿流动方向可见纹理。。

2.?底子原因：：熔体未能美满复制模具理论。。重要由于模具温度过低或熔体温度/流动性不及，导致熔体前沿过早冻结。。模具理论传染或危险会加剧此问题。。

3.?系统对策：：

• 提升模具温度：：将模温不变节制在80-100℃（薄壁件或高光泽要求件可取更高值），有助于熔体充分流动与铺展。。

• 优化熔体状态：：在预防降解的前提下，适当提高熔体温度（如275-295℃），并匹配足够的注射速度与压力。。

• 保险模具状态：：确保模腔高度抛光且清洁。。

?

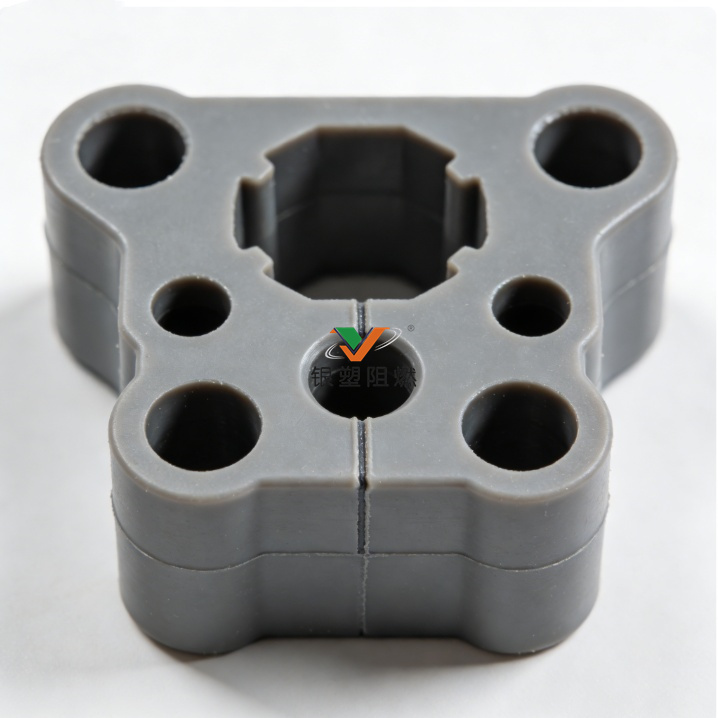

问题三：：熔接痕强度幽微

1.?景象：：多股熔领聚合处形成可见接缝，且该区域机械强度显著降低。。

2.?底子原因：：汇应时熔体前沿温度过低、粘度太高，导致分子链无法充分扩散与缠绕。。

3.?系统对策：：

• 提高聚合点温度：：通过提升模具温度和熔体温度，延缓前沿冷却。。

• 优化流动蹊径：：借助模流分析（CAE）调整浇口地位与尺寸，使熔体能以更佳的温度和压力聚合。。有时增设溢料井可改善熔接痕质量。。

• 调整注射速度：：选取较高的注射速度，削减熔体前沿冷却层的形成。。

?

问题四：：翘曲与尺寸不不变

1.?景象：：制品冷却后产生弯曲、扭曲，尺寸超出公差。。

2.?底子原因：：不均匀的收缩是主因。。这源于零件设计导致的冷却不均、模具温度散布差距、或保压压力/功夫不及，使得各部门结晶度与收缩率不一致，产生内应力。。

3.?系统对策：：

• 优化产品与模具设计：：力求壁厚均匀，增长加强筋。。确保冷却系统布局均匀高效。。

• 平衡工艺参数：：利用足够的保压压力和功夫以赔偿收缩。。适当降低模具温度（在允许领域内）可削减结晶度差距，但需与外观要求平衡。。

• 后处置：：对于高精度要求件，可进行退火处置以解除内应力，不变尺寸。。

?

问题五：：脆性断裂

1.?景象：：制品韧性差，易产生脆性粉碎。。

2.?底子原因：：资料降解或结晶结构不良。？？赡苡晒雀稍铮ㄑ趸⑷厶逦露裙摺⑼６俟Ψ蚬，或模具温度过低导致结晶不美满引起。。

3.?系统对策：：

• 精确节制热汗青：：严格遵守推荐的温度与干燥功夫窗口，预防物料在料筒内长功夫滞留。。

• 合理设置模具温度：：保障足够的模温以形成韧性更好的晶体结构。。

• 监控原料质量：：预防使用严重热氧化的回料。。

?

问题六：：工艺过程不不变

1.?景象：：如熔体分裂（鲨鱼皮）、粘！！！⑾铝夏烟獾。。

2.?底子原因：：工艺参数与资料流变行为不匹配，或模具/设备状态欠安。。

3.?系统对策：：

• 针对熔体分裂：：适当提高熔体温度或降低注射速度。。

• 针对粘模：：查抄并优化脱模斜度、抛光模腔、降低模温，或在允许情况下使用脱模剂。。

• 针对下料不畅：：查抄干燥是否导致颗粒结块，并确保进料段冷却水畅达。。

?

总结：：构建不变加工系统的关键

成功加工PA66，性质上是一个系统工程。。它要求成立以?“水分节制”和“热治理”?为主题的全流程管控：：

• 前端：：严格执行尺度化干燥法式与物料治理。。

• 中端：：凭据产品结构与模具特点，精密调校熔体温度、模具温度、注射速度、保压曲线等主题参数，并维持设备与模具的优良状态。。

• 后端：：成立关键质量属性的检测与反馈机制。。

?

通过这种系统性的步骤，能够将PA66的资料潜力充分转化为不变、靠得住的制品机能，从而有效应对日益严苛的工业利用需要。。
