聚氨酯阻燃涂层的“三角难题”：水性油性、、附着力、、pH值
? ? ? ?做聚氨酯阻燃涂层的人都知晓，，这器材看着单一，，做起来满是细节。水性系统有水性系统的坑，，油性系统有油性系统的麻烦，，附着力、、pH值这些参数，，一个没控住，，整批涂料就废了。

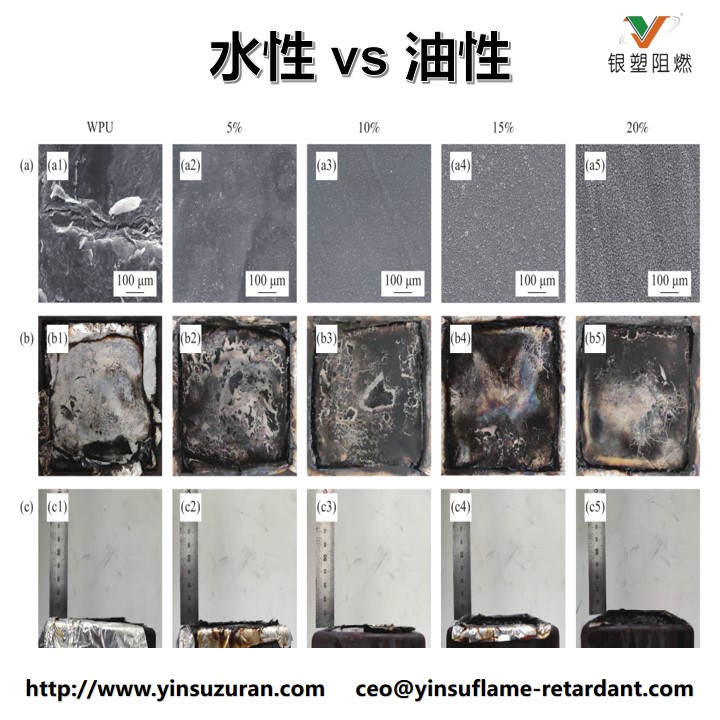

? ? ? ?水性 vs. 油性：理论都是涂层，，底子齐全不一样
? ? ? ?水性聚氨酯（WPU）和油性聚氨酯的阻燃难点，，底子不在一个维度上。
? ? ? ?水性聚氨酯最大的问题是：阻燃剂加不进去。
? ? ? ?WPU是以水为分散介质的，，而市面上大无数阻燃剂是疏水的。两者强行混合，，轻则分散不均、、乳液分层，，重则直接破乳——整批涂料报废。就算幸运做成了膜，，阻燃剂也会慢慢迁徙到理论——起霜、、机能衰减，，几个月后跟没加一样。
? ? ? ?解决这个问题的蹊径有两条。第一条是增长型，，目前市面上已经有针对水性系统开发的专用阻燃产品。好比Deflamer? LFR-2260阻燃乳液，，专门设计用于水性聚氨酯和水性聚丙烯酸系统，，拥有优良的分散性、、相容性和贮存不变性，，建议增长量为15-25份：北友丰的YF7030J是一种以氮磷为基材的无卤阻燃剂，，细度高、、分散好，，同样合用于水性或油性的聚氨酯乳液。第二条是反映型，，把含磷、、氮等阻燃元素的单体通过共聚键合到聚氨酯分子链上，，阻燃剂“长”在分子链里，，不迁徙、、不析出。好比二羟甲基咪唑DOPO，，含有二羧基和二羟基，，能够作为水性扩链剂与聚酯多元醇和二异氰酸酯聚合，，形成氮磷协效阻燃系统，，长功夫搁置不分层。
? ? ? ?选型是第一位的：水性系统用水性阻燃剂，，别拿油性阻燃剂往水系统里怼。
? ? ? ?油性聚氨酯涂层的麻烦不在相容性，，在环保压力。
? ? ? ?油性系统以有机溶剂为分散介质，，VOC排放是硬伤？？？突г嚼丛揭蟮蚔OC，，但油性系统的阻燃规划大多依赖传统含卤阻燃剂。目前聚氨酯行业仍以TCPP增长系统为主。TCPP（磷酸三（2-氯丙基）酯）是聚氨酯泡沫和涂层中最常用的阻燃剂之一。效能是高，，但环保压力越来越大，，无卤转型已经是行业趋向。改用水性系统又得重新面对相容性问题，，两端堵。
? ? ? ?无卤规划成本更高，，必要提前算账。 无卤阻燃剂（磷氮系等）切合环保要求，，但价值通常是卤素类的1.5-2倍，，且增长量需增长10%-20%能力达到一致阻燃成效。以聚氨酯类TCPP为例，，价值从2020年的1.0-1.1万元/吨上涨至1.5-1.6万元/吨；；工程塑料类BDP阻燃剂2025年已突破3.2万元/吨。无卤不是“免费午餐”，，机能和成本必要一并评估。
? ? ? ?阻燃剂对剥离率（附着力）的影响：不是“降几多”的问题，，是“会不会掉”的问题
? ? ? ?参与阻燃剂可能会粉碎聚氨酯涂料的良好个性——附着力、、光泽度，，甚至耐候性。
? ? ? ?增长型阻燃剂对附着力的粉碎最直接。 阻燃剂与树脂相容性差，，相当于在涂层和基材之间夹了一层“隔离层”。物理粘接被减弱，，附着力天然降落。反映型阻燃剂相对好一些——它通过化学键结合到聚氨酯分子链上，，不会物理性粉碎涂层结构。
? ? ? ?改善附着力有多种实操伎俩，，不只能靠相容剂：
? ? ? ?加偶联剂：在配方中增长硅烷偶联剂（如KH-550、、KH-570），，可在阻燃剂颗粒与树脂之间形成“分子桥”，，显著改善界面结合。增长3% SiO?@KH-570（粒径30nm）可提升涂层硬度至2H。偶联剂通常建议增长量为5-8份。
? ? ? ?环氧树脂改性：用环氧树脂改性水性聚氨酯，，涂膜附着力可达1级，，耐水功夫240h，，阻燃功夫10分钟以上。
? ? ? ?调整固化剂比例：对于双组分系统，，固化剂比例直接影响交联密度和附着力。水性双组分聚氨酯涂猜中，，固化剂的种类和用量对附着力有显著影响。必要凭据阻燃剂的参与量相应调整固化剂比例。
? ? ? ?底涂预处置：对基材进行底涂处置，，增长理论极性，，改善与阻燃涂层的结合力。
? ? ? ?节制涂布厚度：过厚的涂层内应力大，，反而容易脱落。通常建议单次涂布厚度节制在20-50μm。
? ? ? ?pH值：一个被低估的“隐形变量”
? ? ? ?WPU乳液自身对pH值就敏感。阻燃剂的酸碱度不当，，直接粉碎乳液平衡——破乳、、凝胶、、报废。
? ? ? ?pH值不仅影响乳液不变性，，还直接影响阻燃成效。 钻研批注，，在分歧pH前提下制备的阻燃涂层，，阻燃机能差距显著——pH 3和pH 9前提下制备的涂层离火即熄，，而pH 6的样品连火焰舒展都止不住，，最佳机能呈此刻pH=3的酸性前提下，，峰值热开释速度比未涂覆泡沫降低了48%。当然，，分歧阻燃系统的最佳pH窗口分歧，，必要针对具体配方做小样验证。
? ? ? ?水性系统把pH节制在7-8，，预防过酸或过碱粉碎分散平衡。
? ? ? ?其他几个绕不开的坑
? ? ? ?阻燃剂加少了达不到V-0，，加多了涂层变脆、、通明度降落、、手感变硬。 以水性聚氨酯涂料为例，，复合阻燃剂的增长量通常在10-15份；；阻燃乳液类建议增长15-25份。具体增长量必要凭据树脂系统、、涂层厚度和阻燃要求通过尝试确定。通例增长量5-15%是参考领域，，每个别系都有“黄金增长点”，，超过饱和溶化度再多都是浪费。
? ? ? ?WPU涂层自身炭化机能欠安，，点火过程中熔滴问题一向没有彻底解决。 性质阻燃型水性聚氨酯是方向，，通过将阻燃元素（有机磷系或磷-氮系）键合到分子链上，，能够克服增长型阻燃剂涂层不通明、、增长量大、、耐水性差、、易迁徙、、点火产生有毒气体等弊端。
? ? ? ?几点实切其实的建议
? ? ? ?选型是第一位的：水性系统选水性阻燃剂（如水溶性磷氮系、、Deflamer? LFR-2260阻燃乳液、、YF7030J等），，油性系统选油性阻燃剂（如TCPP）。别拿油性阻燃剂往水系统里怼。
? ? ? ?优先思考反映型：反映型阻燃剂参加聚氨酯交联反映，，与分子链融为一体，，相容性远超过增长型。DOPO类反映型阻燃剂可在聚合阶段引入，，实现性质阻燃。固然工艺复杂一点，，但持久不变性和不迁徙的优势值得投入。
? ? ? ?附着力不能，，先试试加偶联剂：硅烷偶联剂（KH-550、、KH-570）增长0.5-2%，，在阻燃剂和树脂之间搭桥，，好多时辰比换树脂更管用。
? ? ? ?pH值别纰漏：水性系统维持pH 7-8，，预防过酸或过碱粉碎分散平衡。分歧阻燃系统的最佳pH窗口分歧，，做小样的时辰把pH值作为一个独立变量测一遍。
? ? ? ?成本账要算明显：无卤规划固然环保，，但原料成本更高（1.5-2倍），，增长量也更大（+10-20%）。做规划的时辰把成本差距思考进去，，别让客户最后由于价值接受不了而烧毁。
? ? ? ?聚氨酯阻燃涂层不是一个“加阻燃剂就完事”的单一配方。水性还是油性、、增长还是反映、、pH值控几多、、附着力怎么 ！恳桓鲅≡穸加跋熳钪樟司。有时辰一个参数没调对，，整批货就废了。把上面几点先跑通，，再做下一步。
? ? ? ?结尾
? ? ? ?若是你感触从零起头调配阻燃剂太耗时，，js1996官网阻燃直接给出了另一种选择。我们针对聚氨酯、、环氧树脂、、涂料等分歧系统，，已经筹备好了红磷膏这类复配好的阻燃剂。
? ? ? ?以RP-TP46为例，，它是将包覆红磷粉与阻燃油混合而成，，开盖即用，，无需再自己配比。磷含量35-45%，，增长量少就能达到阻燃成效；；粒径细至2500目，，对制品理论光滑度影响。；膏体状态无粉尘，，使用安全，，也切合RoHS和REACH律例。针对环氧系统，，我们还有专门的RP-EP系列。
? ? ? ?你能够直接拿样品上机测试，，省去自己复配和调试的环节。有具体阻燃等级要求，，欢迎带上你的基材和工艺参数来沟通，，我们帮你匹配最相宜的产品。
EN
